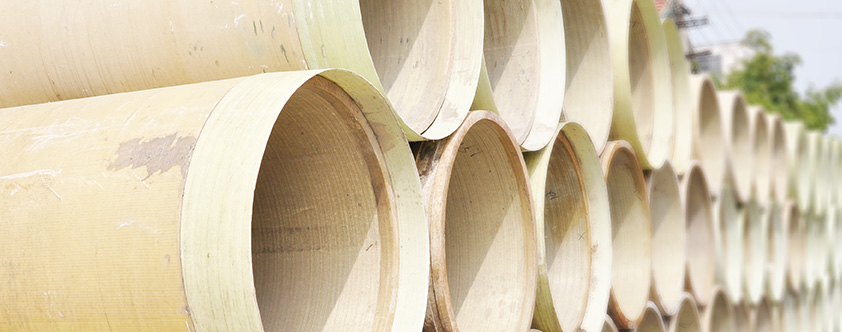

聚酯增強復合頂管

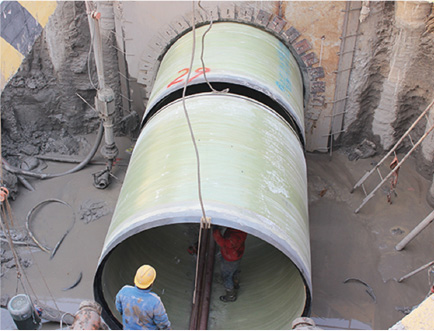

玻璃鋼夾砂頂管（強力型）以樹脂和玻璃纖維作為主要原材料取代傳統水泥混凝土中的水泥及水，與不同顆粒級配石英砂及各類填料、添加劑凝結成的一種復合材料。與傳統定長工藝頂管比較，具有強度更高、承受頂力更高、安全性等特點，適用于長距離頂管，屬于玻璃鋼頂管新的替代產品。

技術標準

產品生產、施工均嚴格執行國際、國家標準

國家標準

《玻璃鋼夾砂頂管 GB/T21492-2008》

國際標準

ISO25780

德國標準

DIN54815

性能優勢

先進的管道設計技術 采用高性能標準：ASTM, DIN 世界范圍內一致的高品質，產品性能有保證變

耐腐蝕材料耐腐蝕ph1.0—10，使用壽命預計可達100年不需內襯、外保護層、陰極防腐或其它防腐蝕保護維護費用低水壓特性基本為常量，不會隨著時間而改變

優異的連接系統 可承受2.0MPa的內壓要求緊密、高效的連接設計、無滲漏連接方便，減少安裝時間

高強度抗軸向拉伸強度＞90MPa 抗壓、彎強度是傳統混凝土的3-4倍可使用更大的頂力來解決距離長、地形復雜的問題 D-載荷強度等級

管道的其他優勢尺寸精確高--無橢圓形，連接緊密，跟蹤維護在直線距離采用平行管端，頂力分配均勻鋼質套筒--頂入過程中，耐力持久減少點載荷和局部破裂的風險光滑、平整、無孔的管道外表面--減少表面摩擦和長時間中斷后啟動時的瞬間荷載

卓越的水壓特性內壁非常光滑曼寧系數（n）為0.009 摩擦損失少，流量高最少的黏土聚積，意味著較低的清潔費用出色的抗磨損性

生產工藝

由于聚酯樹脂和聚合體結合的非常緊密均勻，和玻璃鋼夾砂頂管（強力型）組成成分的特殊性，因此，有著較好的機械屬性，可適應PH1.0—10的不同工作環境。通過改變樹脂牌號還可適用不同的腐蝕介質要求，使用壽命50—100年，不需做應急防腐，維護費用低。

特性	值
耐壓強度	>90MPa
彈性模量	3000-8000MPa
線性熱膨脹系數	（1-1.5）X10 ^-5℃
綜合摩阻系數	1-1.5
抗磨損性	100.000轉后，磨損0.2mm

連接方式

頂管的標準接頭為一個被完全嵌入管壁的不銹鋼或FRP套筒，配有一個橡膠密封圈（“O型”、“F型”、遇水膨脹膠圈），以確保不滲漏。在直接埋地應用中，使用玻璃鋼套筒，形成一個承插式的連接系統。預先制成的套筒，使管道連接簡易、快速。管道可被切割成任意長度，并能用此套筒連接起來。

產品規格

公稱直徑	級別	管壁厚度	理論許用頂力	剛度	長度
DN	級別	H	t	N/m2	2
600	Ⅲ	40	110	100000	2
700	Ⅱ	40	130	60000	2
700	Ⅲ	45	159	85000	2
800	Ⅱ	45	170	60000	2
800	Ⅲ	50	200	80000	2
900	Ⅱ	45	180	40000	2
900	Ⅲ	50	220	60000	2
1000	Ⅱ	45	210	30000	2
1000	Ⅲ	50	250	40000	2
1100	Ⅱ	50	270	30000	2
1100	Ⅲ	55	350	40000	2
1200	Ⅱ	55	380	30000	2
1200	Ⅲ	60	450	40000	2
1300	Ⅱ	55	350	30000	2
1300	Ⅲ	60	400	40000	2
1400	Ⅱ	60	450	30000	2
1400	Ⅲ	65	500	40000	2
1500	Ⅱ	65	520	30000	2
1500	Ⅲ	70	570	40000	2
1600	Ⅱ	65	550	30000	2
1600	Ⅲ	70	600	40000	2
1800	Ⅱ	70	680	30000	2
1800	Ⅲ	75	750	40000	2
2000	Ⅱ	75	820	20000	2
2000	Ⅲ	80	900	25000	2
2200	Ⅱ	75	800	20000	2
2200	Ⅲ	80	900	25000	2
2400	Ⅱ	75	900	15000	2
2400	Ⅲ	80	950	20000	2
2600	Ⅱ	80	1050	20000	2
2600	Ⅲ	90	1200	25000	2
2800	Ⅱ	90	1300	20000	2
2800	Ⅲ	100	1450	25000	2
3000	Ⅱ	100	1550	20000	2
3000	Ⅲ	120	2000	30000	2
